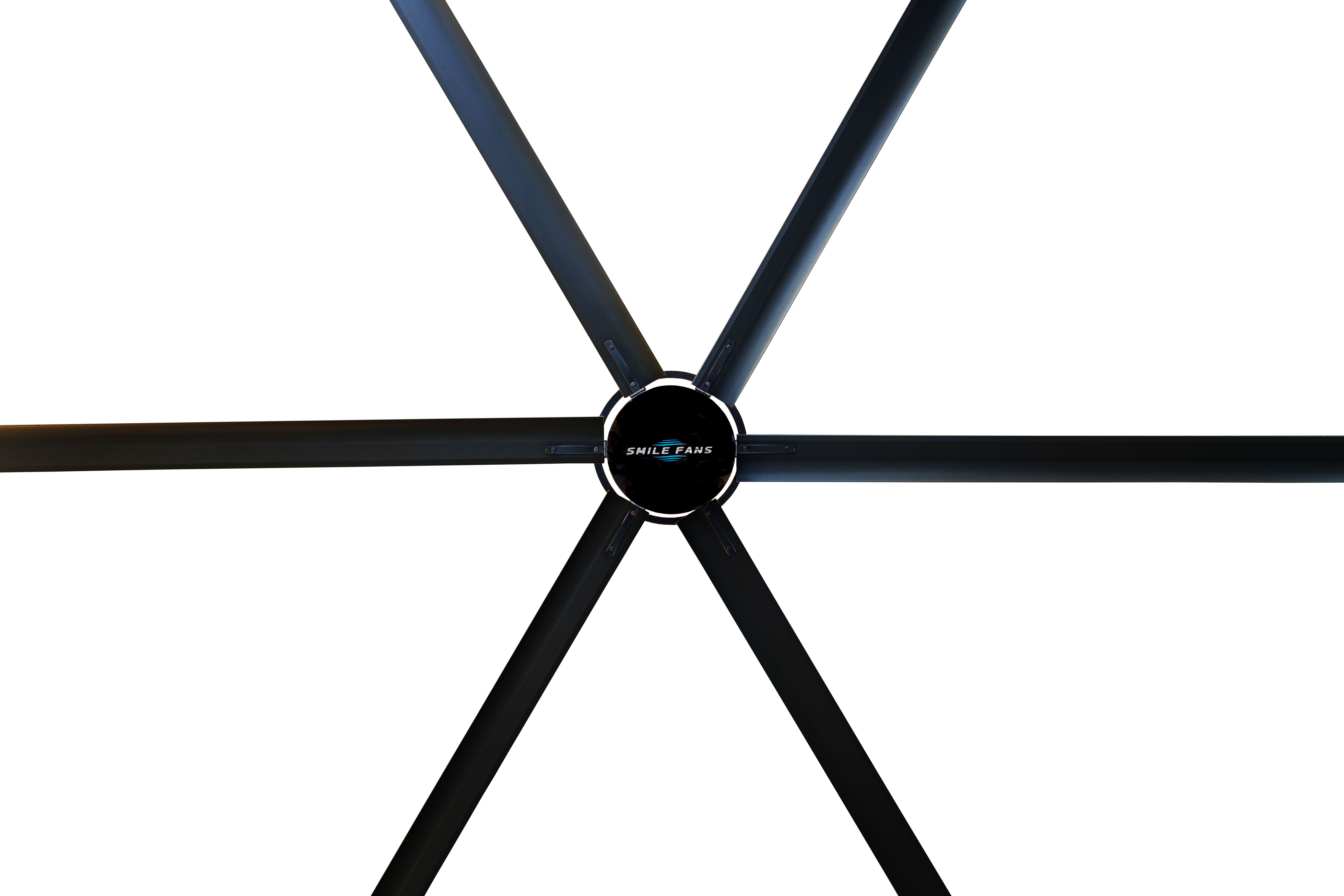

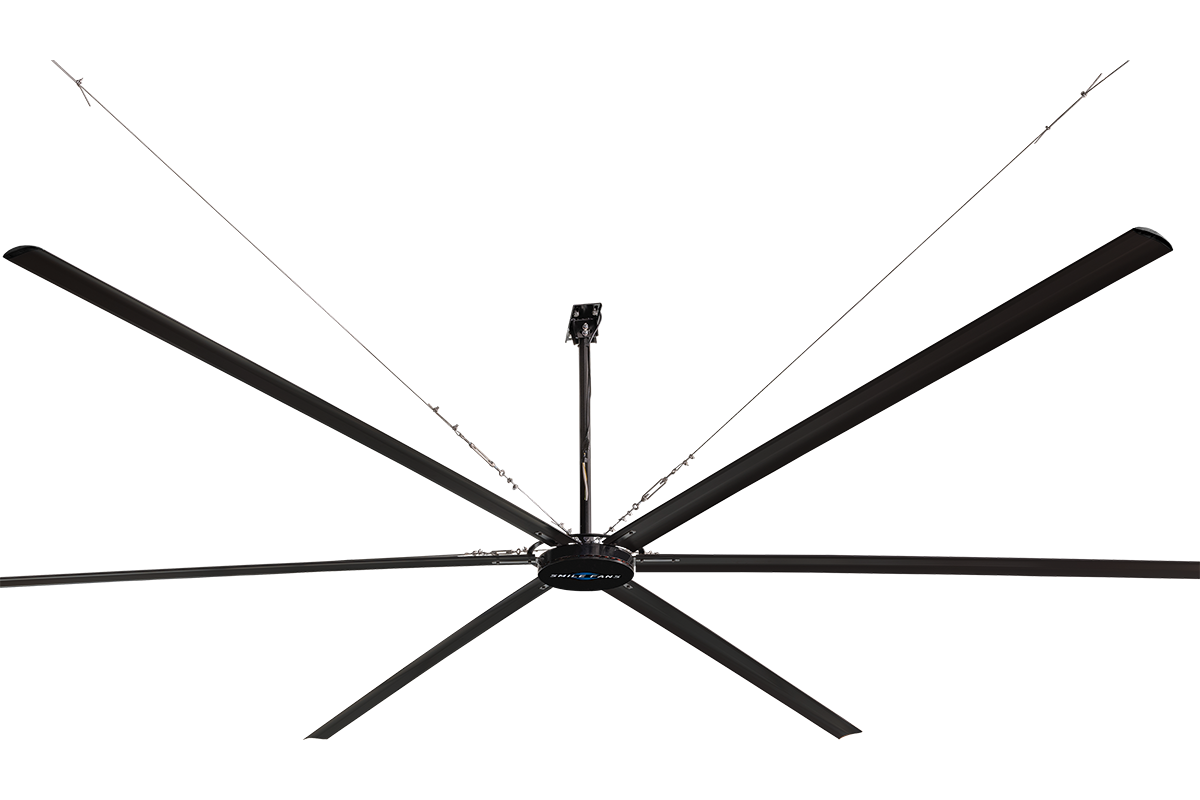

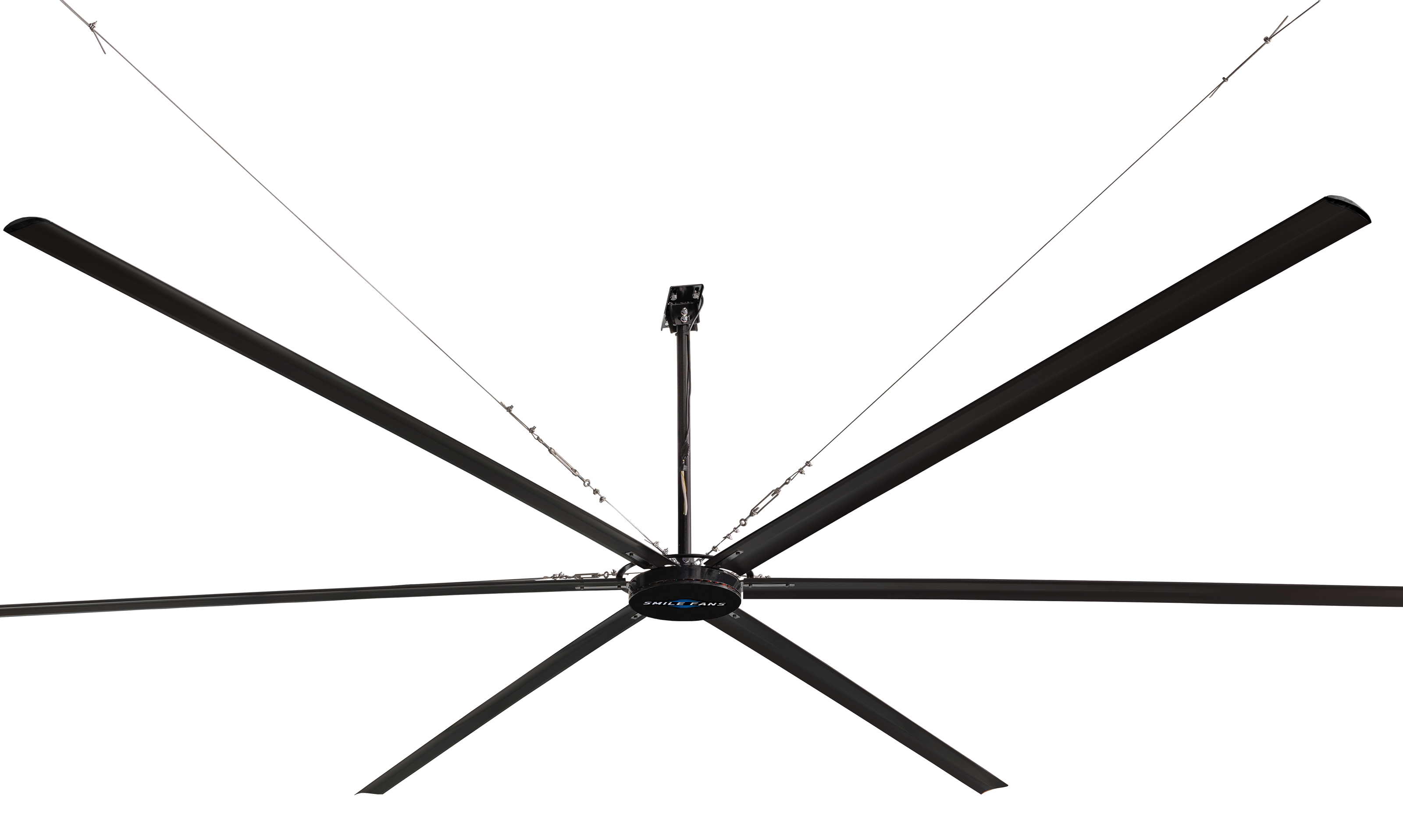

SMILE FANS 3 EV

SMILE FANS
第3世代 始動

SMILE FANS 3 EVが
新登場。

みなさまに選ばれ続けて3冠達成!
みなさまに選ばれ続けて3冠達成!

2019年 初代工業用ギアモーターから、
第2世代電磁石PMSMギアレスモーターへ。
2021年 第3世代 新電磁石PMSMギアレス超薄型EVモーターに
進化を遂げます。

人の命を預かるエレベーターメーカーのモーターを採用しました。
一般的に、エレベーターのモーターは長期間保障されます。
同様に長期間安全に、
大空間に快適な風を送り続けることをお約束します。

また、HVLS大型シーリングファンとして、
正回転と逆回転を同速で回転できるのは、
SMILE FANS 3 EVだからこそできること。
わずか8cmの、超薄型EVモーターは、
これまで諦めていた場所でも取り付けを可能にします。
新しくなったSMILE FANS 3 EVを、お見せしましょう。

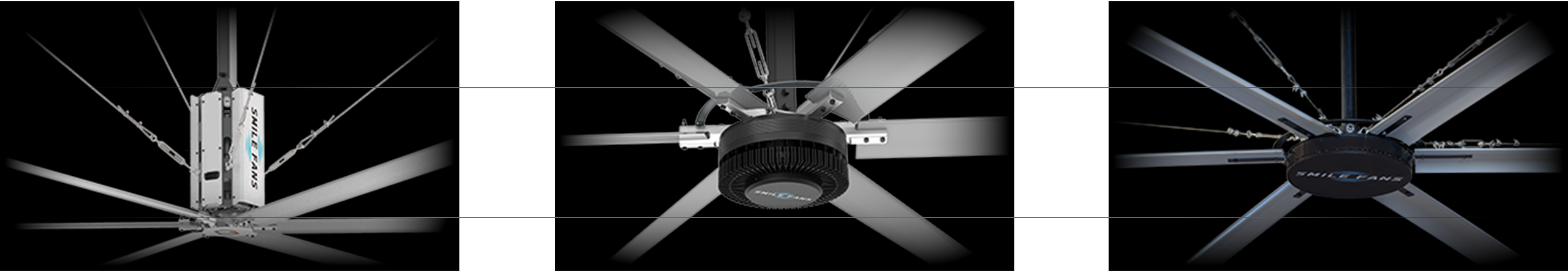

モーターは
よりスリムに

薄型モーターを実現。

第1世代
100cm

第2世代
30cm

第3世代
8cm

薄型モーターを実現。

わずか8cmの薄型モーター 。

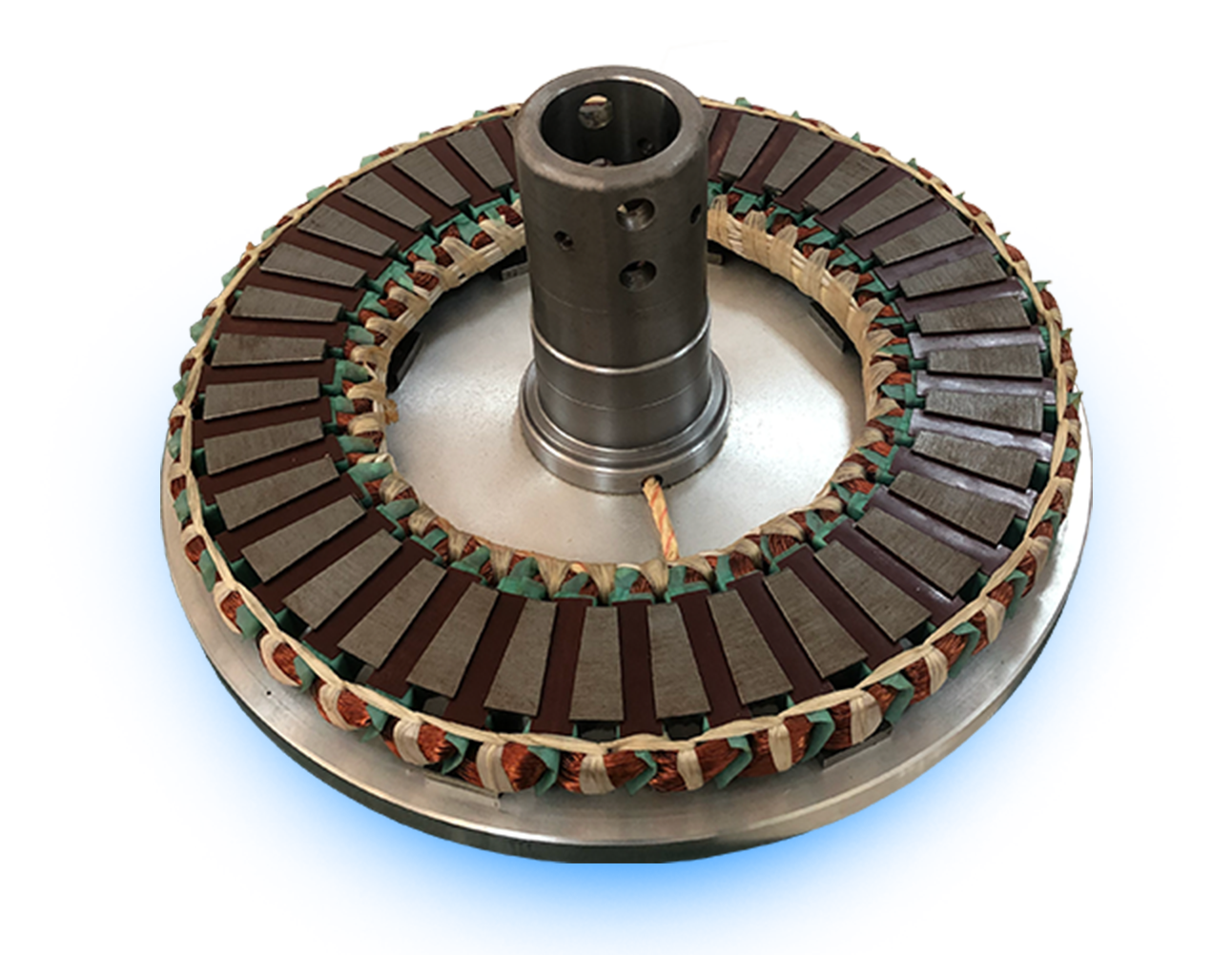

新電磁石PMSMモーターEVは、HVLS大型シーリングファンとして、
エレベーターメーカーのモーターを初めて採用しました。
第2世代電磁石モデルより30%、初代モデルより90%薄型を実現しました。

超薄型EVモーター性能も大幅に進化する。

超薄型EVモーター
性能も大幅に進化する。

HVLS大型シーリングファンは、
静寂性、安全性、製品安定性も重要です。
これまでの大型シーリングファンと比較しても、
圧倒的に性能が向上します。

25dBA静寂性
25dBA静寂性

図書館の静かさ、深夜の市街、業界NO1の静かさで、働く環境はもちろん、そこで過ごす人々の会話を邪魔することもありません。

防塵防水機能は屋外でも使えるほど
防塵防水機能は屋外でも使えるほど

超薄型EVモーターは、より過酷な環境でも使用が可能になりました。
たとえ雨が降っている屋外でも使えるのです。
※防爆仕様ではありません

永久磁石 PMSMモーター
永久磁石 PMSMモーター

第1世代のギアモーターはオイル交換等のメンテナンスが必要でした。
第2世代は高額で普及のハードルに。
超薄型EVはメンテナンス不要、保証も6年、逆回転速度も大幅アップ。
使用用途の幅が更に広がります。

逆回転も正回転と同じ速さで
逆回転も正回転と同じ速さで

既存のメーカーのモーターは、逆回転を想定したモーターでありません。
だから低速回転しかできませんでした。
これからは正回転も、逆回転もお好みの回転数で設定できます。

動画はこちら

より大きな
気流を創る

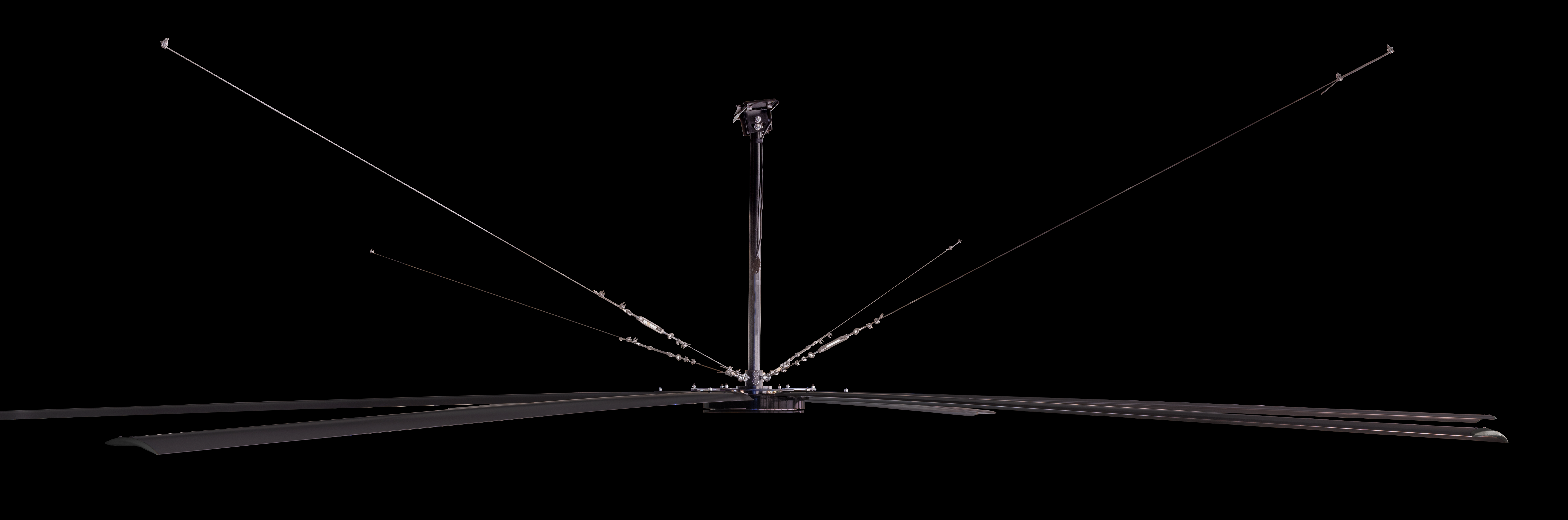

より大きな気流を創る

より広い空間をカバー。

1分間の風量は18,000m3
これまでよりも20%アップしました。
より大きな気流は、倉庫や工場、体育館、コンサート会場など、
より広い空間に風が届くようになります。
1基で1000~2100m2の空間をカバーします。

扇風機やエアコンとの違いは
気流と省エネです。

HVLS大型シーリングファンの最大の特徴は、
気流を創ること。
送風は「狭く・近く」。
気流は「広く・遠く」。

また、障害物の裏に回り込めるのも、
気流の特徴のひとつなんです。

扇風機やエアコンとの違いは気流と省エネです。
1基あたり1,000~2,100m2をカバー
1基あたり1,000~2,100m2をカバー

工場・倉庫・体育館などの大空間の快適性は、扇風機では数が必要。
エアコンでは、導入もランニングコストも高くなる。
SMILE FANS 3 EVなら、1基で大空間に風を届けます。

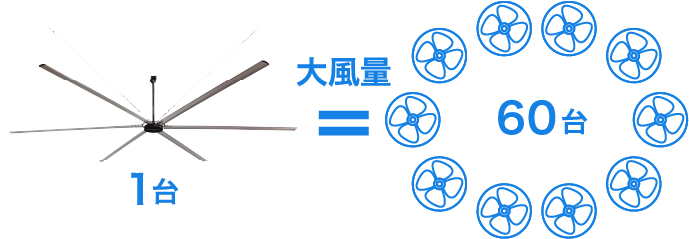

扇風機60台分の風量
扇風機60台分の風量

18000m3の風量は、扇風機60台分に匹敵します。
省スペース、省エネルギーで、効率のよい風が快適な空間を作ります。

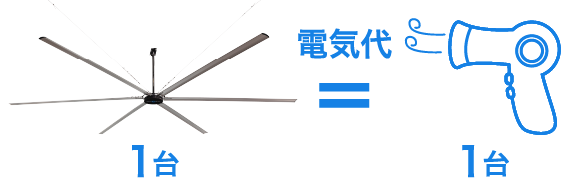

1100Wドライヤー1台分の省電力
1100Wドライヤー1台分の省電力

省電力も、HVLS大型シーリングファンの特徴です。
真夏に1ヶ月間、12時間稼働し続けても、電気代は数千円と試算できます。

気流は障害物をも巻き込む
気流は障害物をも巻き込む

風が回り込みます。
気流は障害物を越える。
実際の動画でどうぞ

動画はこちら

熱中症対策も
湿度も結露も

熱中症対策も湿度も結露も

様々な悩みを解決。

熱中症対策には、体感温度を下げ、
湿度をコントロールすることが有効です。
エアコンの効きにくい広い倉庫でも、
その温度(体感温度)と同室内の湿度を均一化で対策できるのは、
HVLS大型シーリングファン スマイルファン(SMILE FANS 3 EV)の
特徴です。
また、同時に結露対策にも効果的です。

室内温度 風速 m/s 体感温度 温度差
30℃ 2.5 m/s 25 ℃ -5 ℃
1.0 m/s 26 ℃ -4 ℃

※ミスナールの計算式 湿度60%で計算

湿度 ファン使用後湿度 効果
80% 65% -15%
70% 58% -12%
60% 50% -10%

※メーカー試験データ

大空間での人の快適性は、
体感温度、湿度、結露を
コントロールしましょう。

昨今の夏の猛暑は、もはや特別なことではなく、日常になりつつあります。
熱中症から人の健康を守り、湿度対策で保管品、製品の品質も守る。
結露で人や乗り物が滑る事故も防げるのです。

熱中症対策
熱中症対策

風速2.5mの風を受けると、体感温度は-5℃となります。
風速1mの風で-4℃の効果があります。

冷房は、外気温-5℃設定を推奨され、ファンの風だけでも熱中症対策に有効なのです。

湿度対策
湿度対策

倉庫や工場の風通しの悪いエリアは、湿度が一部で上がることがあります。
梅雨・夏場の湿度の高い季節に、湿度を分散均一化し、湿度だまりを解消。
作業員だけでなく、保管物や機械にも優しい環境を作ります。

動画はこちら
結露対策
結露対策

結露の問題は倉庫、工場の大きな悩みの一つです。
結露の場所に風が吹くことで、結露が解消され、濡れを防ぐこともできるのです。

動画はこちら

大空間コロナ対策・
換気の新基準

5分で空気を入れ替えます。

「換気対策にどれほど効果がありますか?」
2020年新型コロナウイルス感染症対策の問合せが、急増しました。

SMILE FANS 7.3mタイプの換気テストを実施し、
3500m3の空間の空気を5分で入れ替えることが実証されました。

それを実現できたのは、大型シーリングファンの気流がポイントなんです。

気流は、屋内の空気を排出し、
屋外から空気を取り入れます。

感染症予防には、なるべく密閉空間を避け、
定期的な換気をすることが大切であると言われています。
スマイルファンはその効果を実証しました。

気流は、屋内の空気を排出し、屋外から空気を取り入れます。

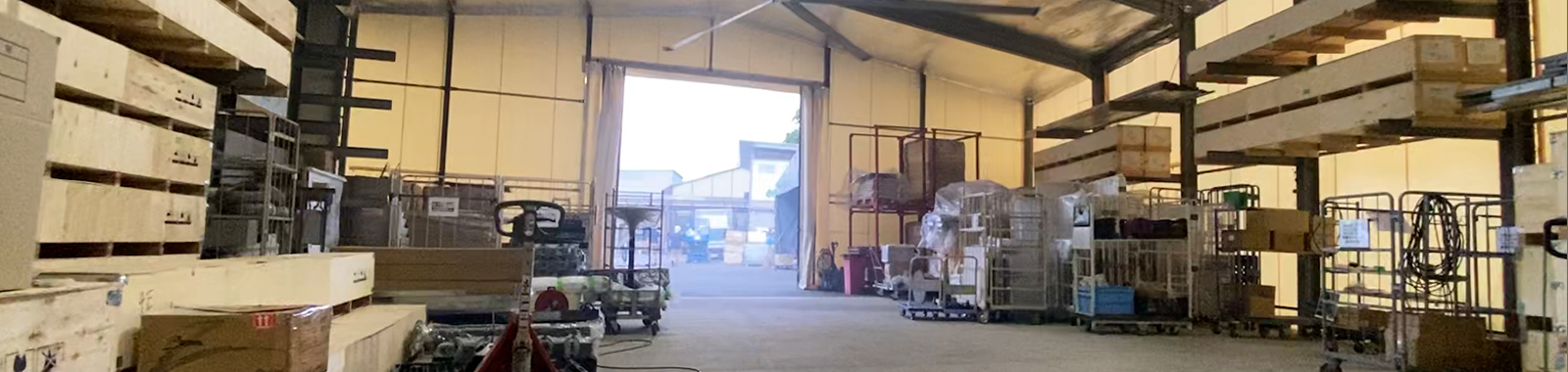

換気テスト
換気テスト

倉庫、工場、体育館などの、大型施設で人が集まる場所を想定した、スマイルファン(HVLS大型シーリングファン)の、換気テストを実施しました。

屋内から、屋外、またその逆方向で空気が入れ替わる様子をごらんください。

動画はこちら
風の流れも見てみましょう
風の流れも見てみましょう

百聞は一見にしかず。
実際に室内の空気と、室外の空気が入れ替わる様子をご覧ください。

動画はこちら
厚生労働省推奨換気量を0.1秒でクリア
厚生労働省推奨換気量を0.1秒でクリア

推奨される一人あたりの必要換気量は、30m3/時。
スマイルファン 3 EV の最大風量は、18,000m3/分。1秒あたり300m3ということは、わずか0.1秒で、厚生労働省推奨換気量をクリアするのです。
資料:厚生労働省「換気の悪い密閉空間」を改善する換気方法

溶接ヒュームの換気法令
溶接ヒュームの換気法令

溶接ヒュームが労働者に神経障害等の健康障害を及ぼすことを要因に、労働安全衛生法施 行令、特定化学物質障害予防規則(特化則)等が改正されます

2021年(令和3年)4月1日改正政省令・告示されます。
必要な対策を講じる必要が出てきます。
資料:厚生労働省「労働安全衛生法施行令の一部を 改正する政令案等について」

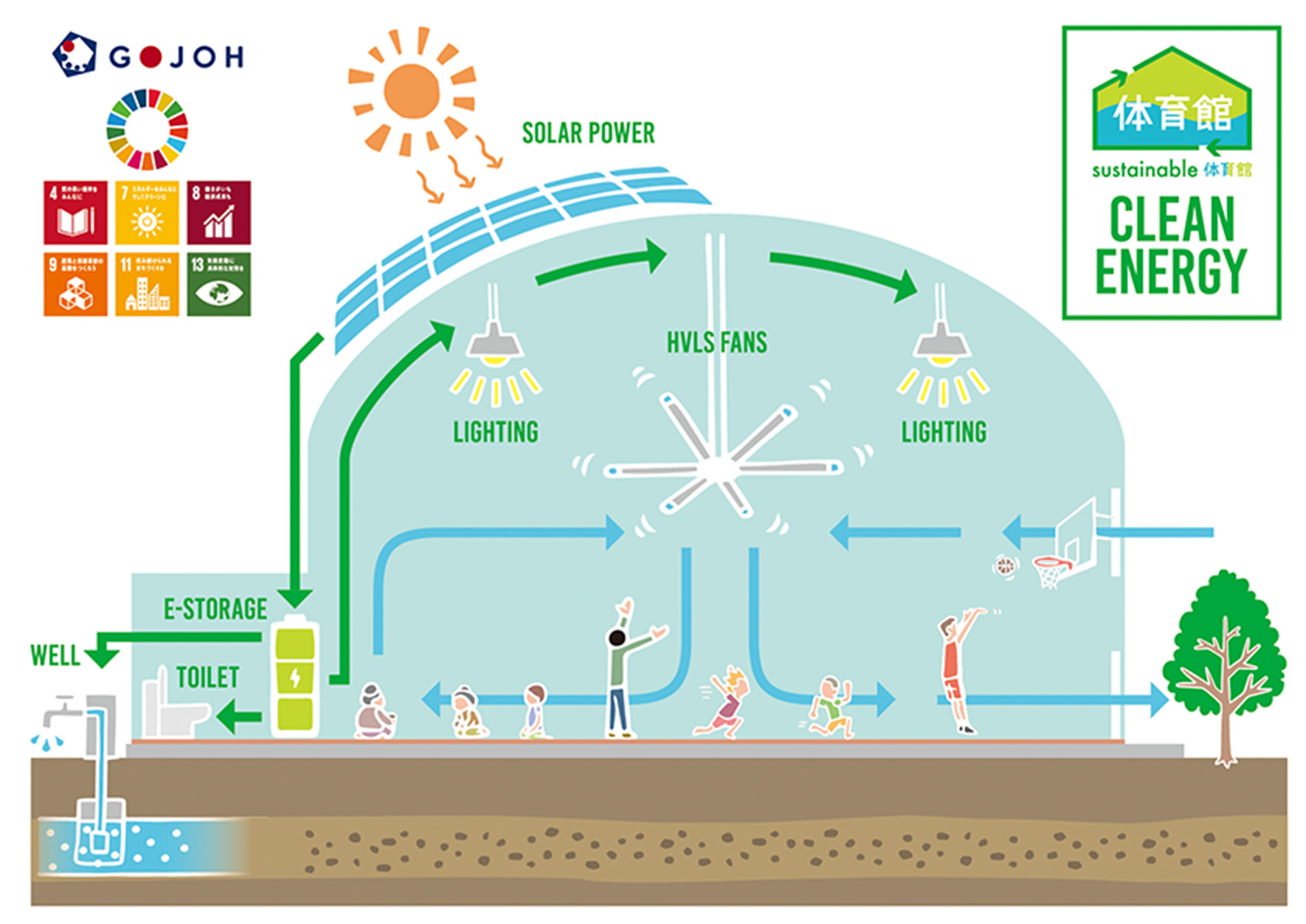

サステナブル体育館

サステナブル体育館

体育館の千葉モデルが
ここに。

2021年体育館の設置が確定しました。千葉県勝浦市の体育館6校です。
まずは大型シーリングファンが、児童・生徒の体育授業・各種行事、
台風大雨災害の際の市民が集まる避難所の感染症対策として活用されます。
スポーツ観戦施設の新基準として、
学校の体育館の感染症対策の新基準として、
「体育館の千葉モデル」としてこの取組を
全国に広げて行きたいと思います。

その次のステップは、
100%クリーンエネルギーを活用し、
照明・電源・換気対策・飲料水・トイレが使える、
「サステナブル体育館」につながって行きます。

空調との併用で
より快適に

空調との併用でより快適に

逆回転で底冷えを解消。

これまでエアコンの暖房を使っていても、
底冷えを感じざるをえませんでした。
また正回転ではどうしても冬場に風を感じるデメリットもありました。

SMILE FANS 3 EVは、逆回転で室内上部の暖気を下ろすのに効果的です。
逆回転の場合は、風をほとんど感じ無いというのもメリットがあります。

また、エアコンの設定温度も控えめにできることで、
ランニングコスト削減にも繋がります。

冬も、夏も1年を通してファンが活躍します。

動画はこちら

省エネ効果実例を紹介。

暖房効率アップ
暖房効率アップ

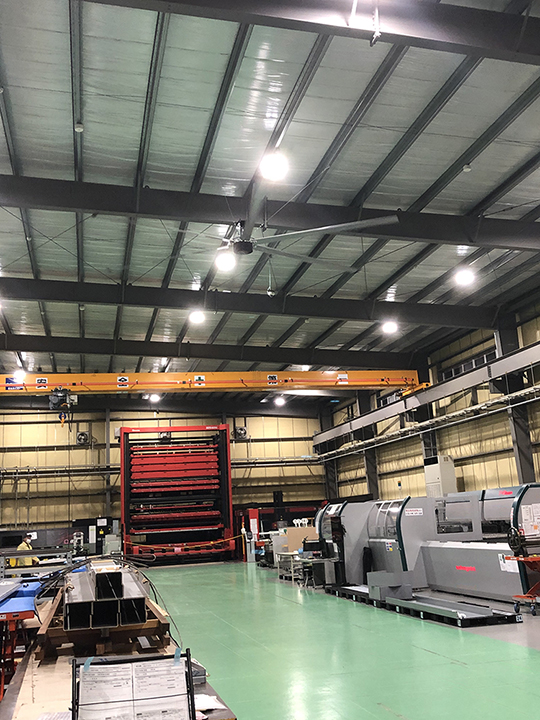

株式会社エッジエンタープライズ様

ステンレス加工業
工事面積 2500m2
業務用エアコン 4基
SMILE FANS 7E タイプ 2基
効果:暖房30℃→26℃設定
   電気代30%削減

冬場のエアコン30℃設定でも底冷えがひどく悩んでいました。
SMILE FANSを活用して、26℃設定でも底冷えが解消されました。

冷房効率アップ
冷房効率アップ

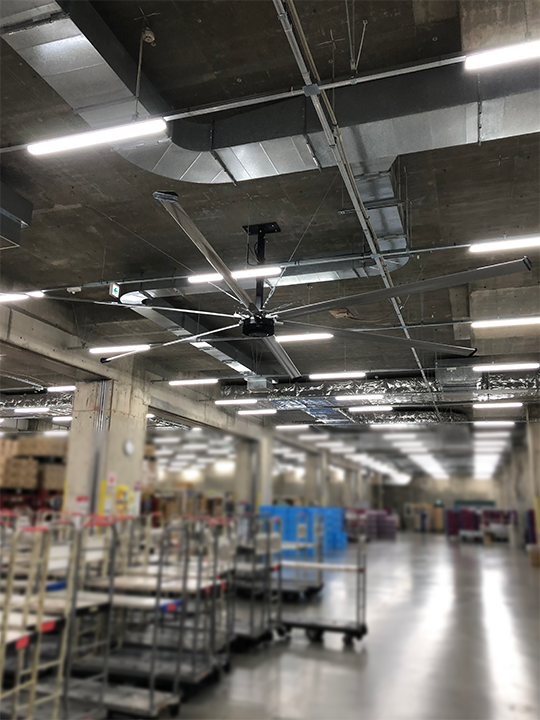

株式会社ヤマイチ様

倉庫保管、物流事業
ドラッグストア向け物流倉庫
倉庫面接 1500m2
業務用エアコン 3基
SMILE FANS 7E タイプ 1基

チョコレート保管エリアで冷房効率が上がりエアコンを1基稼働を止めることができました。
消費電力アラート(30分250W以上の使用が続く場合)頻発していたが、今シーズンは1度も鳴っていません。

羽の枚数による
風の感じ方

羽の枚数による風の感じ方
■羽枚数別シミュレーション(当社 4枚・6枚羽比較)
直径 7.3m 大型シーリングファン 風量 12,000m3と同じ場合の、羽1枚が送り出す風のボリューム。

4枚羽よりも6枚が快適?

大型シーリングファンは、大きな羽の回転によって風を起こします。
ここで注意しなくてはならないのは、羽の枚数。
同じ風量のファンでも羽の枚数が少ないと、
羽1枚が送る風量が大きくなり、
風を強く不快に感じてしまうことがあるからです。

以前、大手物流業者のお客様の感想を頂きました。
一昨年に取り付けた4枚羽のファンの風、
特に回転数をあげたときに感じる風が強くて、
現場から、クレームが出たと相談されました。

そんな時、6枚羽を体感して、
SMILE FANSを採用いただくことになりました。

業界初、
最大10枚羽を実現

業界初、最大10枚羽を実現

5枚2段ダブルモーター
10枚羽のインパクト

超薄型EVモーターを2基連結して、
業界初5枚羽を2段、合計10枚羽を実現。
最大風量も倍になり、既存メーカーではできなかった
20mを超える高い天井の施設でも設置が可能となります。

それが、「 SMILE FANS 3 EV MAX 」です。

モーター6年保証
メンテナンスフリー

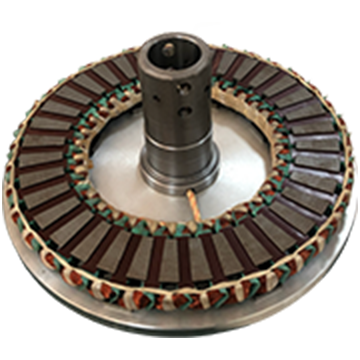

モーター 6年保証
モーター 6年保証

モーターは、エレベーターメーカーの製品を採用。
長期に渡り安心してご利用いただけます。

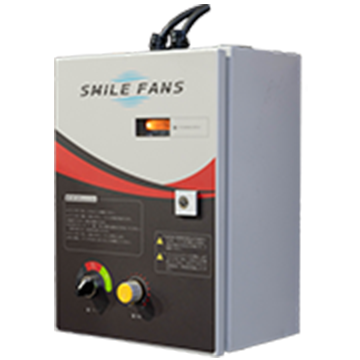

コントロールボックス 3年保証
コントロールボックス 3年保証

回転数を制御するインバーターも保証は3年ですが、SMILE FANSの設置から5年目、未だ故障は発生していません。

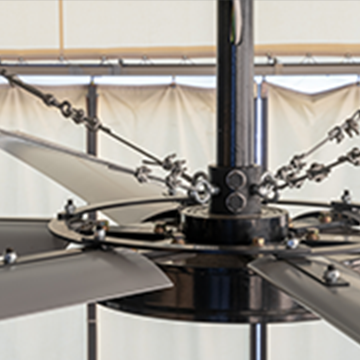

ブレード・ハブ 10年保証
ブレード・ハブ 10年保証

アルミブレード、落下防止リング、揺れ止めワイヤー切れ変形の心配もございません。固定用のボルト・ナットもロックナットを使用しています。

メンテナンス フリー
メンテナンス フリー

基本メンテナンスは不要です。長期に渡り安心してご利用いただけますが、定期メンテサービスも、別途有償でお受けいたします。
ワイヤー、ボルトの緩み確認、クリーニングが主なメンテナンスとなります。セルフメンテナンスと併用で異常時だけ対応することも可能です。

SMILE FANS 3 EV
の仕様

最大10枚羽ダブルモーター
最大10枚羽
ダブルモーター
モーター保証6年
モーター
保証6年
正・逆回転対応
正・逆回転
対応
最大風量18000m3
最大風量
18000m3
200V 1100W 4.3A
200V・1100W
エコな省電力
1基2100m2カバー
1基
2100m2カバー
そよ風30m先まで
そよ風
30m先まで
超静音25dBA
超静音
25dBA
換気コロナ対策
換気
コロナ対策
熱中症湿度結露
熱中症対策
湿度・結露対策
メンテナンスフリー
メンテナンス
フリー
笑顔になるファン
笑顔になる
ファン

SMF3-EV

仕様 SMF3-EV
(超薄型EVモーター)

ファン直径 m(型番)
7.3(7E) 6.1(6E) 5.5(5E) 4.9(4E)
羽枚数
アルミ製 6枚
最大風量
18,000m3(7E)
エリア風速
直下:3.8m/s 半径18m地点:1.2m/s
1分間の回転数(rpm)
60rpm(7E)
空間カバー領域
1000m2 - 2100m2(約300坪 - 700坪)
天井高
3.5m - 20m
最大電流(A)
4.3A(7E)
最大出力(W)
1100W(7E)
電圧(V)
200V 三相/単相
騒音
25dBA以下
重量
135kg(7E)
モーター
永久磁力同期電動機(PMSM)
メンテナンス
フリー
保証
6年モーター・3年インバーター・10年ブレード

SMF3-EV MAX

仕様 SMF3-EV MAX
(超薄型EV ダブルモーター)

ファン直径 m(型番)
7.3(7E) 6.1(6E) 5.5(5E) 4.9(4E)
羽枚数
アルミ製 5枚+5枚(10枚)
最大風量
36,000m3(7E)
エリア風速
直下:4.0m/s 半径22m地点:1.0m/s
1分間の回転数(rpm)
66rpm(7E)
空間カバー領域
1000m2 - 2100m2(約300坪 - 700坪)
取付天井高
10m - 30m
最大電流(A)
9.7A(7E)
最大出力(W)
2300W(7E)
電圧(V)
200V 単相
騒音
25dBA以下
重量
210kg(7E)
モーター
永久磁力同期電動機(PMSM)
メンテナンス
フリー
保証
6年モーター・3年インバーター・10年ブレード

SMILE FANS
導入業界

こんな業界(お客様)で
多く利用されています

HVLS大型シーリングファン スマイルファンは
様々なシーンで活躍しています。
世界中で、すでに約20,000基以上導入されており、
12年以上の実績がございます。
人が集まるところ、人が作業するところ、家畜の健康管理、
製品や商品の保管など、関わる全ての方が笑顔になります。

  • 物流倉庫
  • 各種工場
  • 店舗(駐車場)
  • 駅(ホーム)
  • 家畜舎
  • 体育館(インドアスポーツ)
  • 学校講堂
  • スポーツ施設
  • オフィスビル
スマイルファン設置事例
スマイルファン設置事例

お客様の声

大手物流会社様
大手物流会社

倉庫はほぼ無風だったので、風があるだけで涼しく感じます

――スマイルファンによって仕事環境の変化はありましたか?
倉庫なので、窓を自由に開けにくい環境です。汗をかいた時に風がないと暑いままなんですけど、スマイルファンによって風を感じるようになったので、とても涼しいです。

――換気ができている実感もありますか?
コロナ禍の時期で換気もしないといけないのですが、スマイルファンによって遠くにいても風が回っている実感があるので、換気ができているかなと思います。

――風が回ることにより、湿度対策にも繋がりそうですか?
倉庫の中は結構じめしめとしているんですけど、風が回ることによって空気がカラッとしているような気がします。すごく快適になりました。

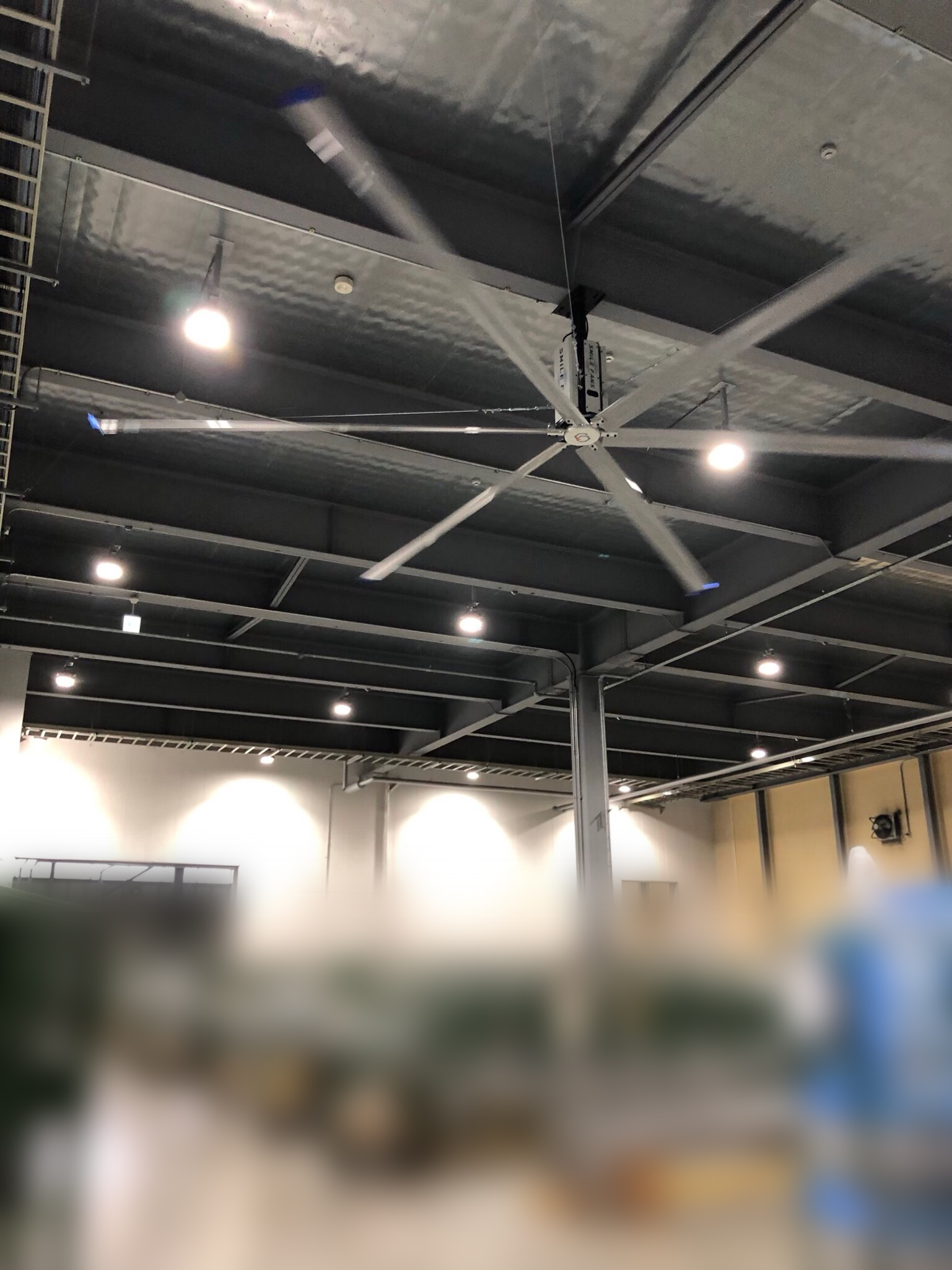

ドラッグストア向け大手物流会社様
ドラッグストア向け大手物流会社

ピッキング作業が快適になり、社員も喜ぶと思います

昨年の夏が非常に暑かったこともあり、別の倉庫でもシーリングファンを導入していたので、熱中症対策向けのシーリングファンを調べていた時に、スマイルファンを知りました。
ピッキング作業を行っているスタッフからも「何か対策してほしい」と言われていたので、今回3基導入することになりました。
設置後にファンを回してみて、「40%の出力(風力)で40m先まで風が届いていることに驚きました。
別の倉庫には、他メーカーのシーリングファンも導入しているのですが、このスマイルファンが一番風が届くなぁ」という印象でした。
今後は別の倉庫にもこのスマイルファンの導入を検討しています。

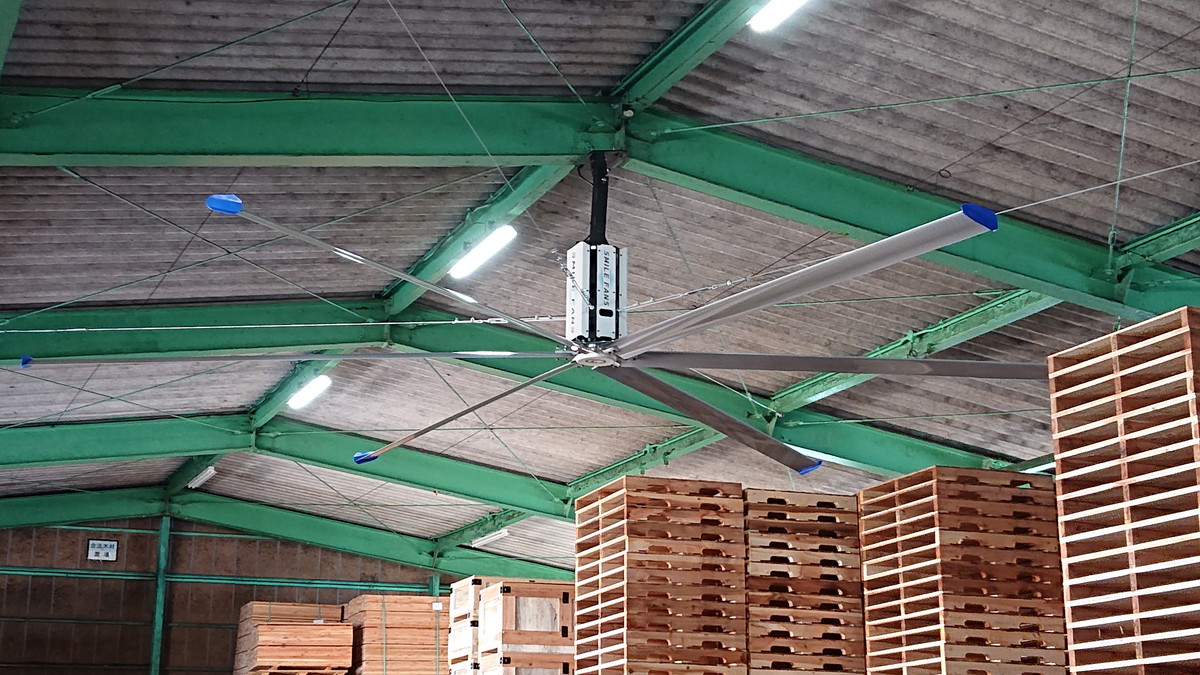

富士木材株式会社様
富士木材株式会社

熱中症対策だけでなく、
カビの防止も期待できるので
導入を決めました

もともと「倉庫内の熱中症対策で何かいいものはないか」ということで、シーリングファンの検討をしていましたが、うちの製品の「木製パレット」のカビ防止にも効果が期待できるということでスマイルファンの導入を決めました。
設置したのは冬なのでまだ直接効果検証はできていませんが、梅雨時期のカビ防止、夏場の熱中症対策として「製品」も「人」も快適になるのであれば、うれしいかぎりです。
ファンを回してみて風を受けた印象は、「倉庫の奥の窓際まで風も来ていて、風量も結構ある」と思いました。
とりあえず1基導入して、効果があれば別の倉庫にも2基導入したいと考えています。

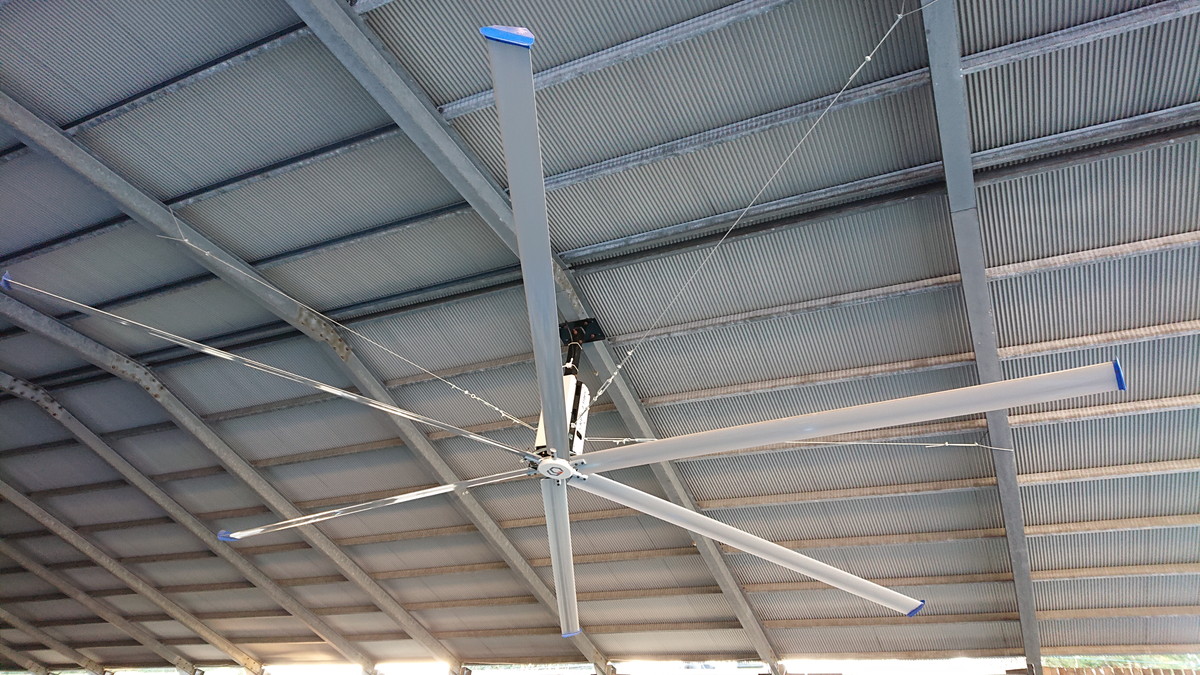

株式会社 オーク・インテリジェンス様
株式会社 オーク・インテリジェンス

社員が非常に喜んでくれました

今まで倉庫にエアコンを設置していましたが、エアコンの近くにしか風が行き渡っていませんでした。
社員からも「もっと大型のエアコンを導入してくれないか」という不満が上がっていたところ、スマイルファンの話を聞いて導入しようと決めました。
導入してみた率直な感想は、「今までとは全然違う!思ったよりも風を感じるんだなぁ。」です。
実際に倉庫で作業する社員のみんなも非常に喜んでくれました。
メンテナンスや保証もしっかりしているようなので、非常に満足しています。

その他にも多くの声をいただいております。

その他にも多くの声をいただいております。
